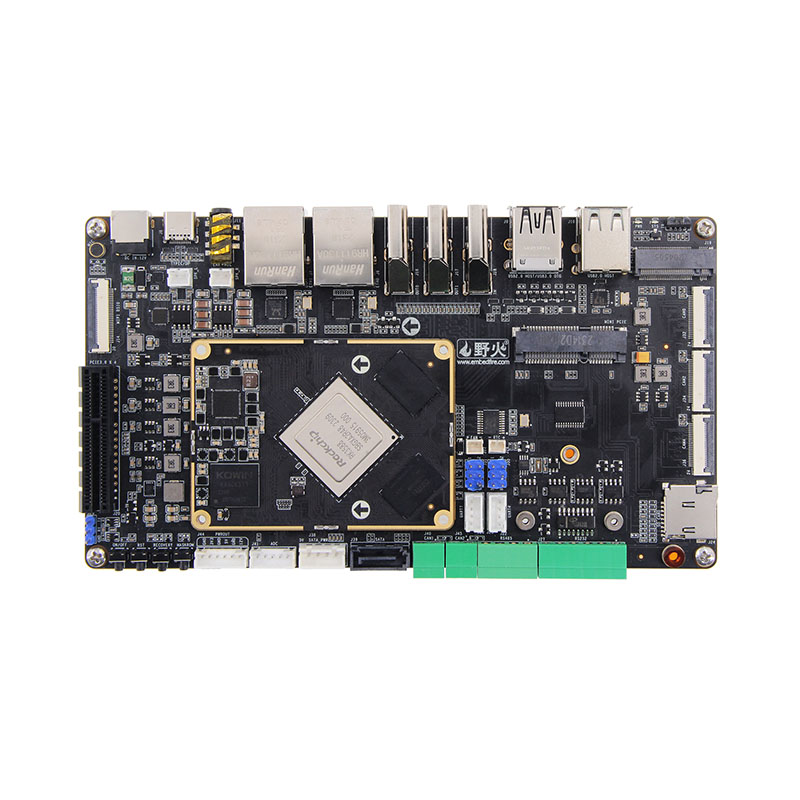

RK3588 Kuruldan Board-Board geliştirme kartı, modüler bir tasarımı benimseyerek ve standartlaştırılmış arayüzleri (örn., PCIE, MXM, yüksek hızlı pano-tahta konektörler) kullanarak çekirdek kartı ile fonksiyonel alt tahtalar (taşıyıcı kartı) arasında esnek kombinasyonlar sağlamayı amaçlamaktadır.
Entegre pano veya tek kart bilgisayarı ile karşılaştırıldığında, tahta - anakart aşağıdaki temel avantajları paylaşır:
| Avantaj | B2B geliştirme panoları | Geleneksel MCU panoları |
| Genişletilebilirlik | Modüler, Sıcak Aşılabilen | Sabit çevre birimleri, jumper telleri |
| Sinyal kalitesi | GHz düzeyinde sinyalleri destekler | Düşük hızlı GPIO/UART ile sınırlı |
| Geliştirme hızı | Doğrulanmış modülleri yeniden kullanın | Tam donanım yeniden tasarımı gerektirir |
| Kullanım Koşulları | Karmaşık sistemler (AI/Endüstriyel) | Basit Kontrol (Sensör Günlüğü) |
● Güçlü SOC: Rockchip RK3588 (8 çekirdekli Cortex-A76/A55, 6tops NPU)
● Modüler Tasarım: Özel genişleme için esnek B2B konektörleri
● Yüksek hızlı arayüzler: PCIE 3.0, USB 3.1, Çift Gigabit Ethernet, SATA
● Multiesplay: 8k@60fps + 4k@60fps eşzamanlı çıktı destekler
● Endüstriyel sınıf: -40 ° C ila +85 ° C çalışma
● Zengin arayüzler: Mini PCIE, M.2 M Anahtar, MIPI CSI
● Çok ekranlı farklı ekran: Üç ekran heterojen ekranı ve dört ekran heterojen ekranı destekler. HDMI*2; MIPI Dsi*2; Type-C (DP protokolünü destekler)

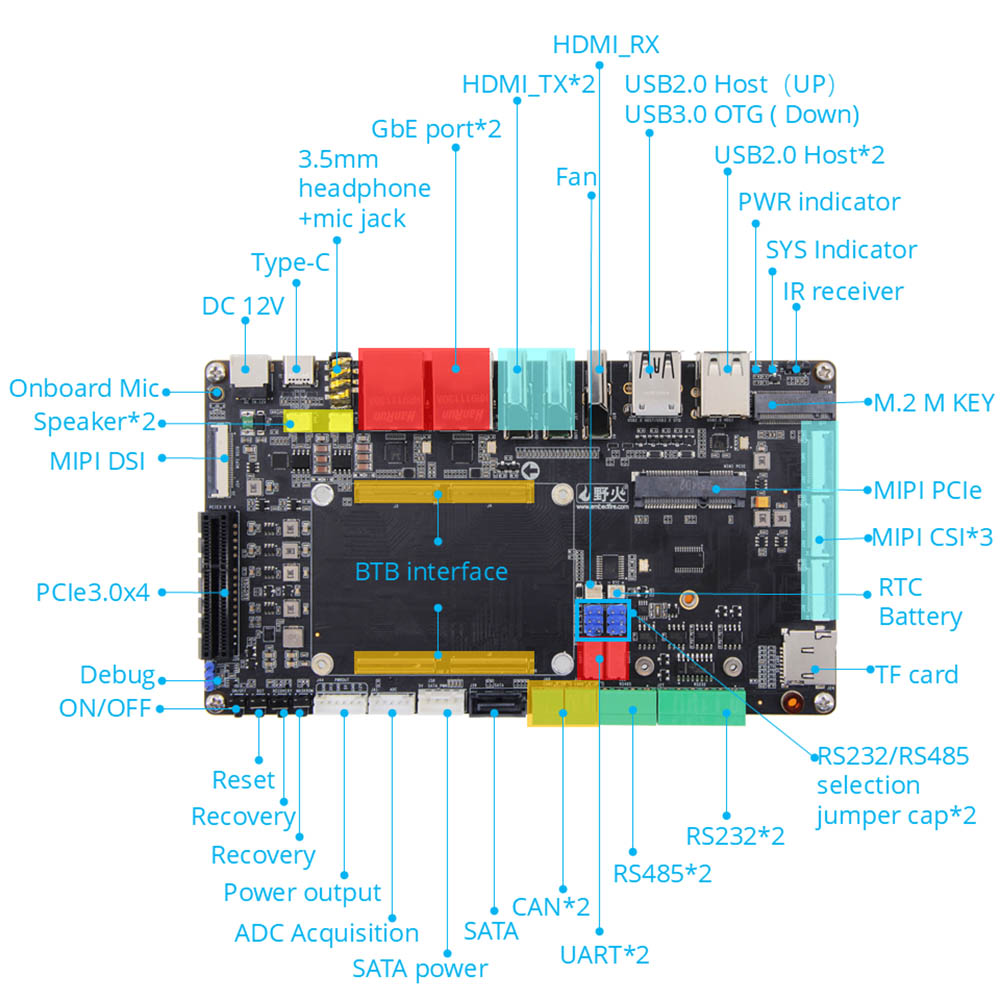

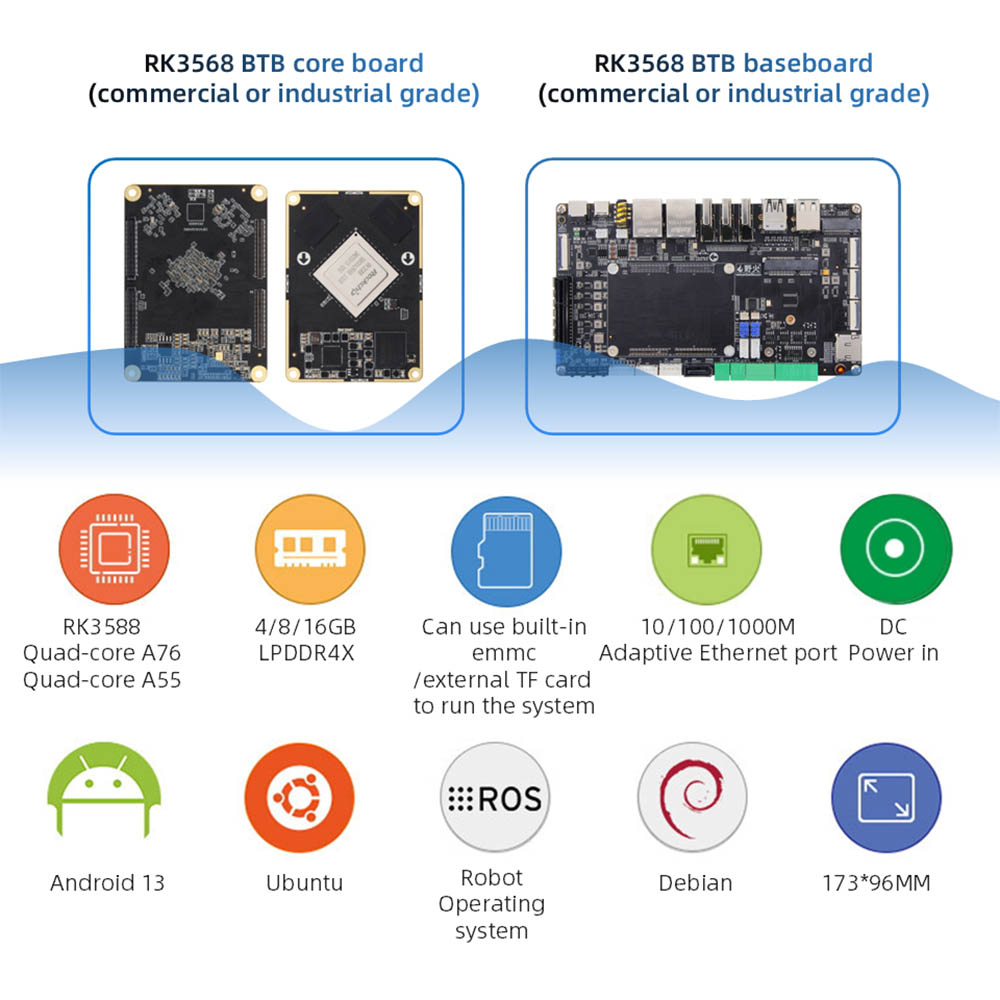

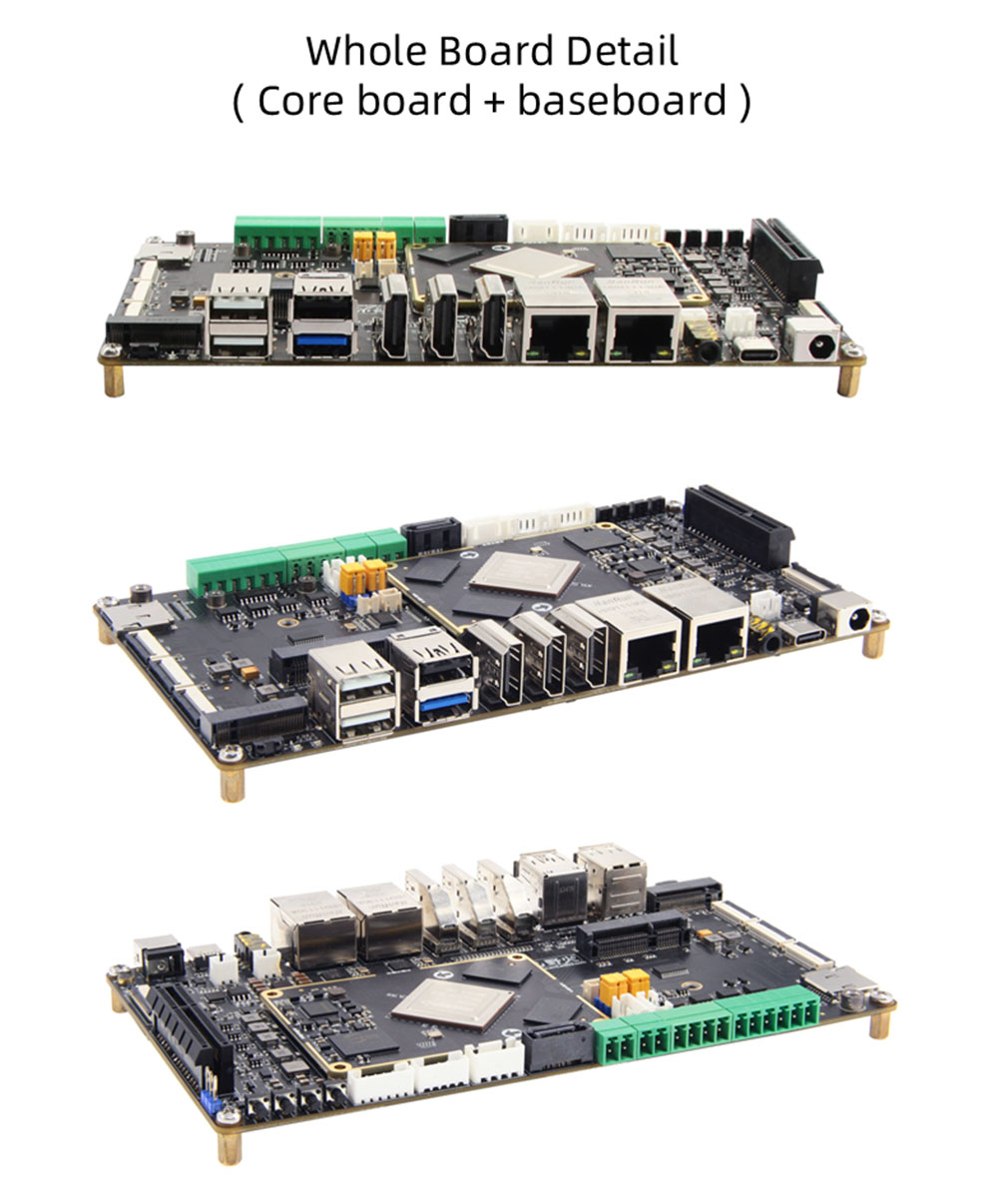

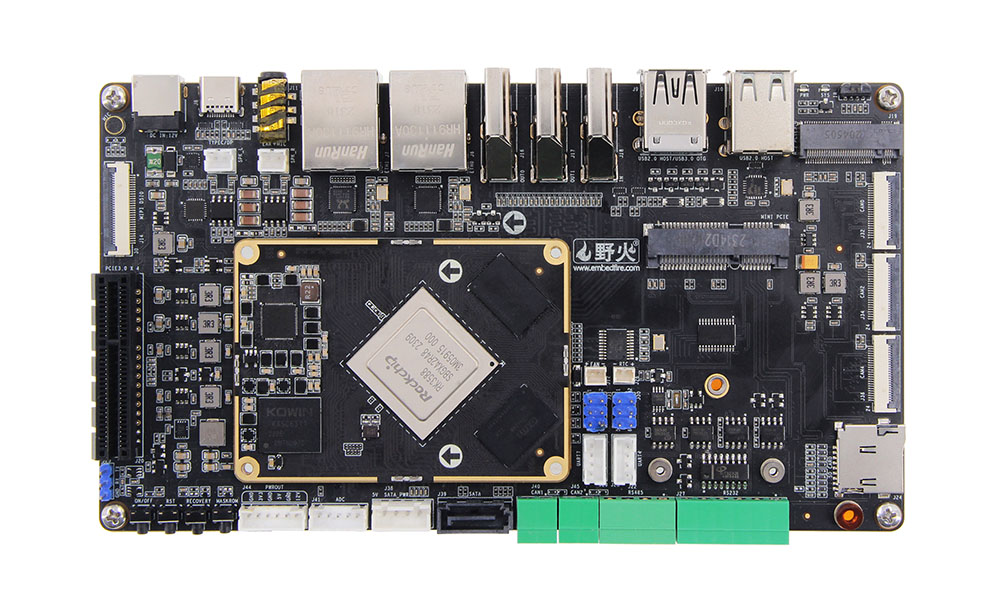

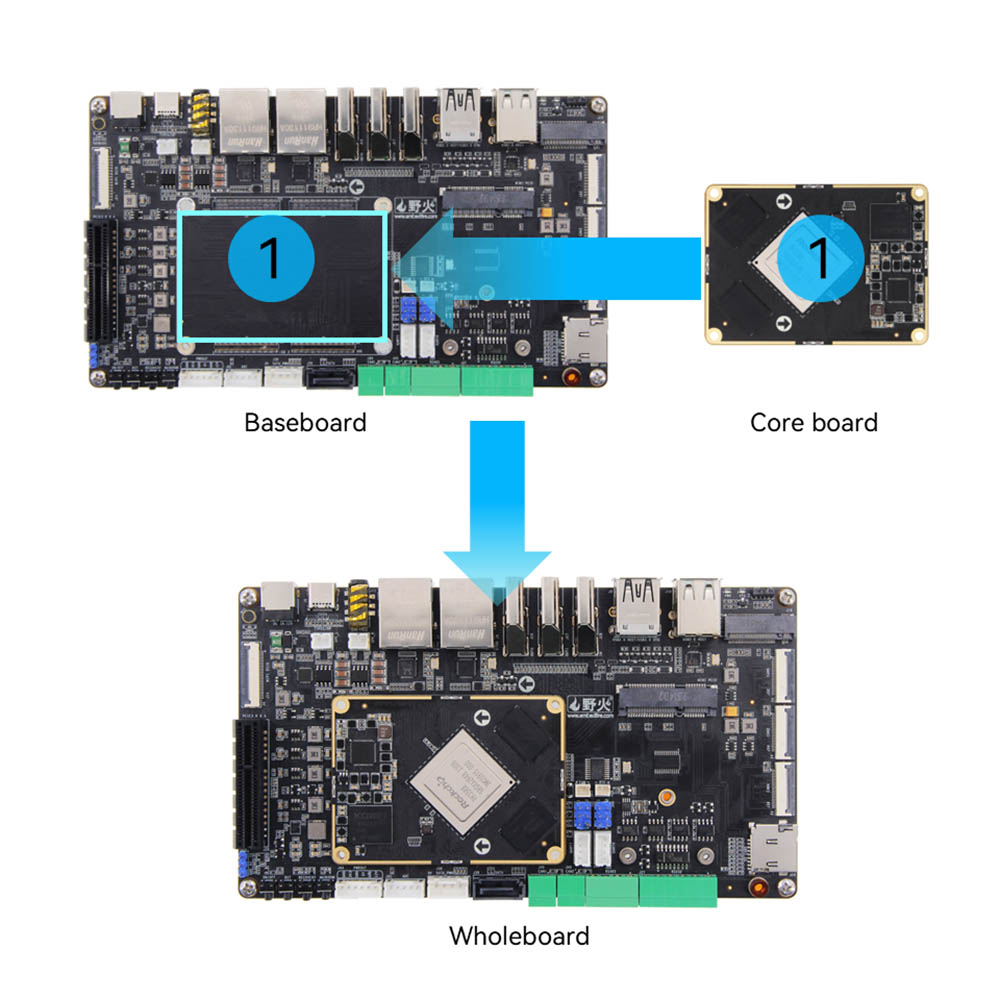

BTB anakart bir çekirdek tahta ve bir taşıyıcı tahta/ süpürgeden oluşur.

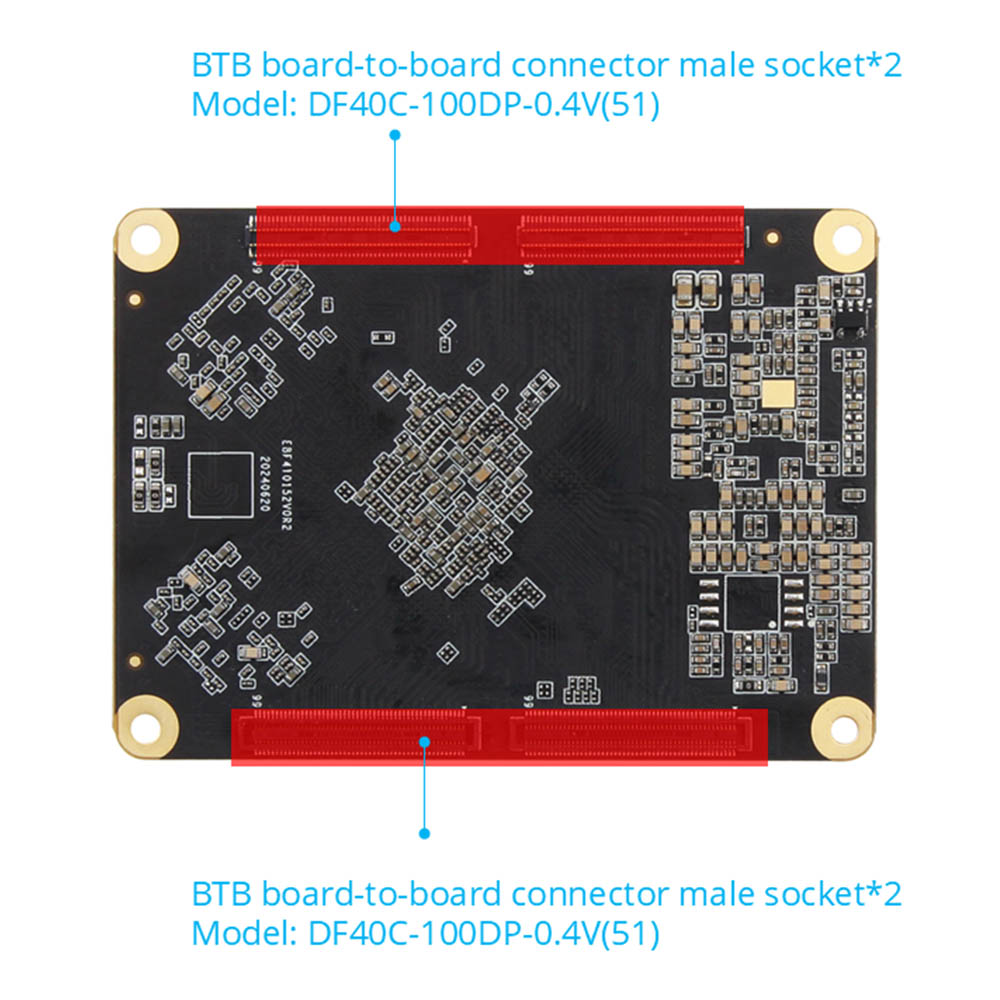

● Konektör: Erkek Konnektör: DF40C-100DP-0.4V (51) Kadın Konnektörü: DF40C-100DS-0.4V (51)

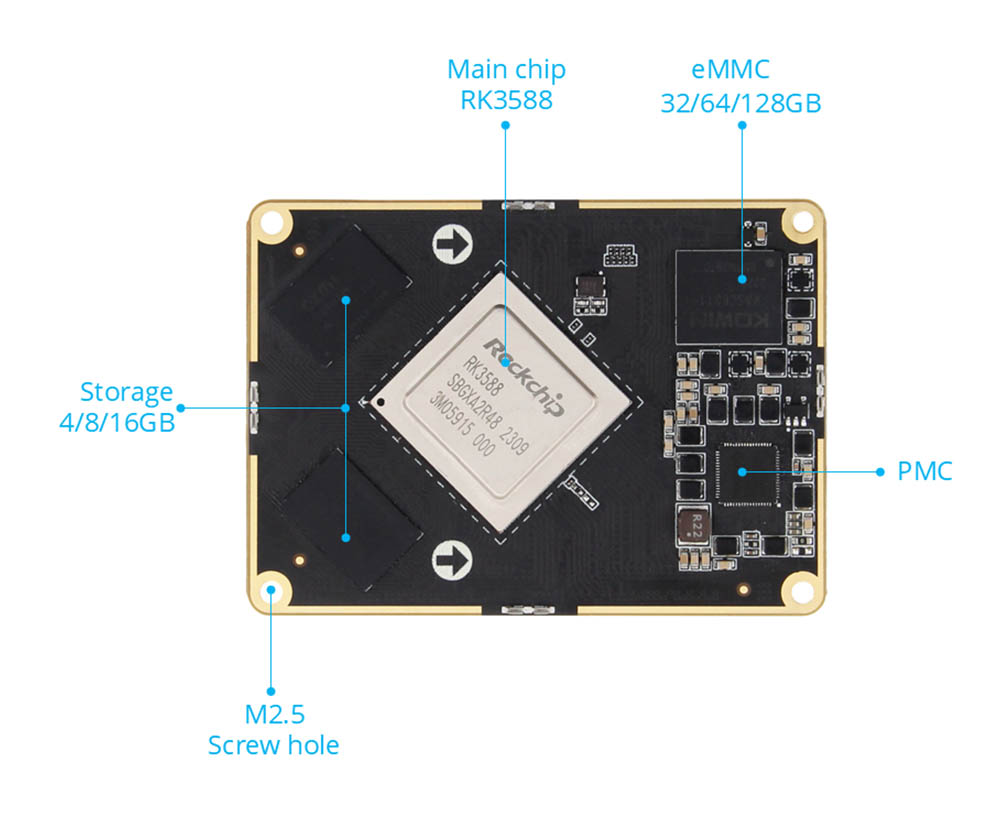

● Ana çip: RK3588 (dört çekirdekli A76 + dört çekirdekli A55, Mali-G610, 6tops bilgi işlem gücü) BTB 400 pim, 0.5mm aralık, tüm i0'a yol açar
● Bellek: 4/8/16GB, LPDDR4/4X
● Depolama: 32/64/128GB. EMMC
● Konektör: Erkek: DF40C-100DP-0.4V (51) Kadın: DF40C-100DS-0.4V (51)
● Güç Arabirimi: 12V@2a DC girişi, DC Arayüzü*1; güç çıkışı arayüzü*1

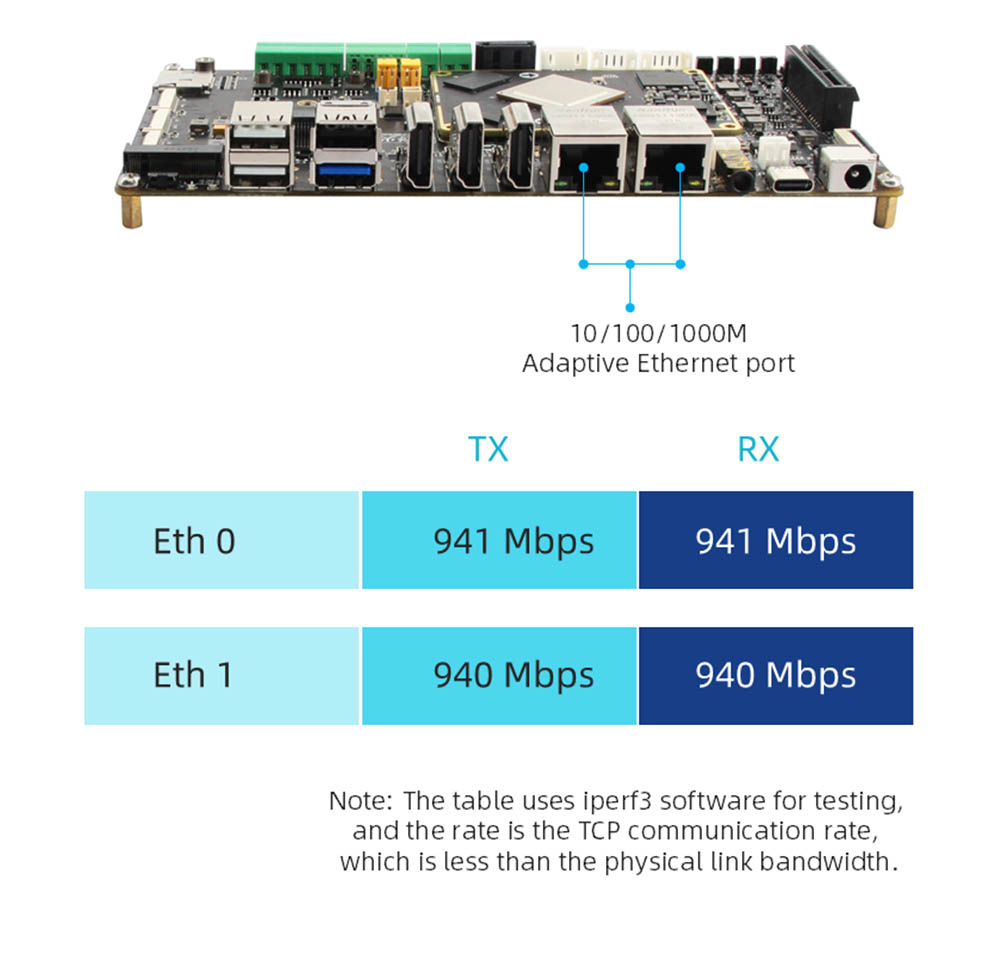

● Ethernet: Gigabit Network Port*2, Destek 10/100/1000Mbps Veri İletim Oranı
● HDMI: HDMI12.0 giriş*1, 3840x2160@60fps; HDMI2.1 çıkışı*2, diğer ekranlarla birden çok ekran destekler, maksimum çözünürlük 7680x4320@60Hz (8K çözünürlük)
● MIPI-DSI: MIPI ekran arayüzü*2 (ön*1, arka*1), orman yangını MIPI ekranına takılabilir, diğer ekranlarla birden fazla ekranı destekler; Tek MIPI modu maksimum çözünürlük 1920*1080@60Hz

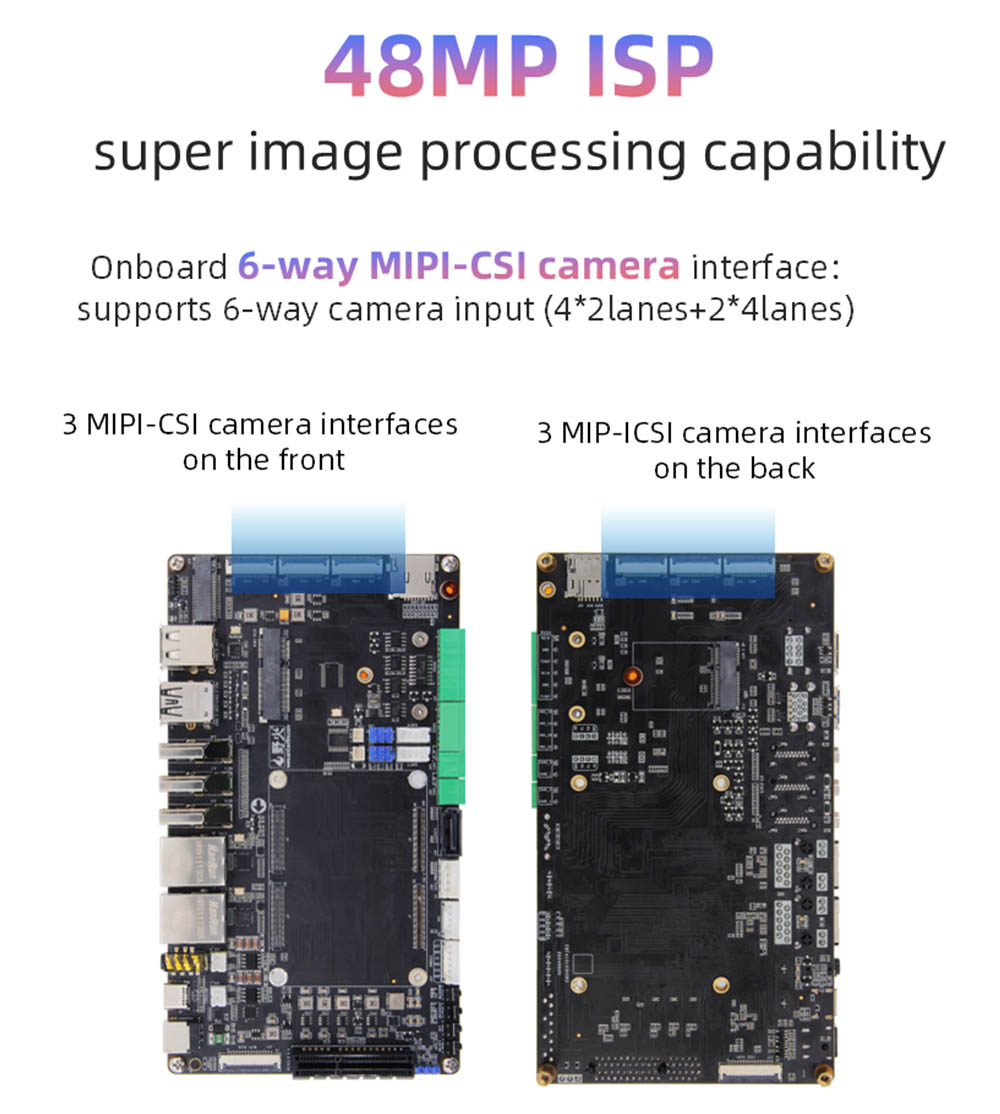

● MIPI-CSI: MIPI kamera arayüzü*6 (ön*3, arka*3), orman yangını MIPI kameraya takılabilir
● USB2.0: USB-HostType-A Arabirimi*3
● USB3.0: USB-OTGTYPE-A arabirimi*1; Type-C Arayüz*1, ürün yazılımı yakma için kullanılabilir, DP1.4 protokolünü destekler

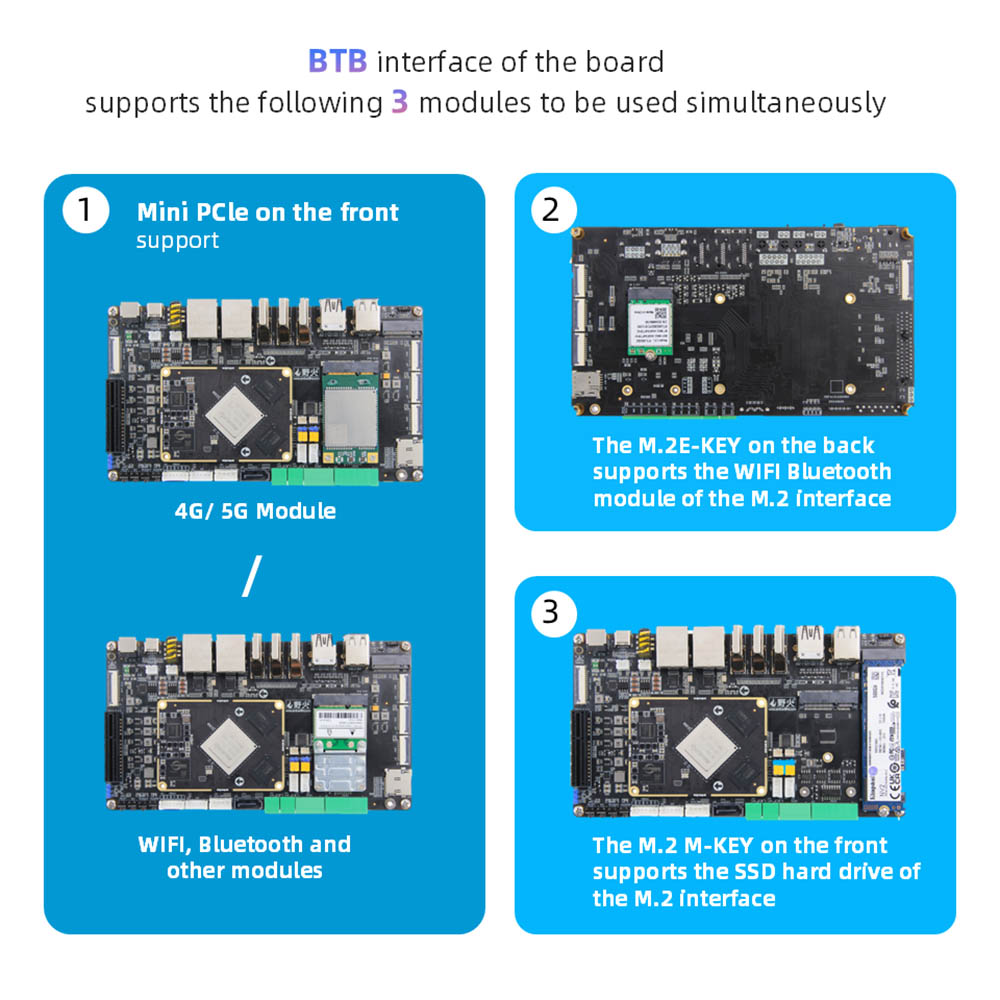

● PCL Arayüzü: Mini-PCLE Arayüzü*1, tam yükseklik veya yarım yükseklik WiFi ağ kartı, 4G modülü veya diğer mini-pcle arayüzü modülü ile kullanılabilir: PCLE3.0x4 arayüzü*1
● M.2 Arayüz: M.2Ekey Arayüzü*1, M.2 E-Key Kablosuz Ağ Kartı Modülünü Destekler; M.2 M Anahtar Arayüzü*1, Destekler M.2 M-Key PCLE3.0*4Lanes Spesifikasyonu 2280 Sabit Disk
● TF Kart Tutucu: Micro SD (TF) Kart Tutucu*1, 512GB'a kadar TF kart önyükleme sistemini destekler
● SIM kart sahibi: SIM kart sahibi*1, SIM kart fonksiyonunun 4G modülüyle kullanılması gerekiyor
● SATA arayüzü: standart SATA arayüzü*1; SATA Güç Arabirimi*1, 12V çıkışını destekler
● Can: Can*2
● ADC: ADC edinme arayüzü*1
● Seri bağlantı noktası hata ayıklama:
● Seri bağlantı noktası*1 (uart2), varsayılan parametre 1500000-8-n-1; Uart seri bağlantı noktası*2 (uart7 ve uart9); RS232*2 (Uart4 ve Uart7);
● Rs485*2 (Uart4 ve Uart7); RS232/RS485 Seçim Jumper Arayüzü*2
● Ses: yerleşik mikrofon mikrofon*1; SPK Hoparlör Arayüzü*2, 3W Güç Hoparlör Kulaklık Çıkışı + Mikrofon Girişini 2-1 arada Arayüz Bağlama*1
● Düğme: Açma/Kapama Düğmesi*1; Maskrom düğmesi*1; Kurtarma düğmesi*1; Sıfırlama düğmesi*
● LED: güç göstergesi*1; Sistem Göstergesi*1
● Kızılötesi alıcı: Kızılötesi uzaktan kumanda işlevini destekleyin
● RTC: RTC Güç Soketi*1
● Fan Arayüzü: 5V veya 12V fan soğutmasının destek kurulumu
● AI Edge Computing ： Akıllı Güvenlik ， Akıllı Taşıma ， Akıllı Şehir, Video Analytics.
● Endüstriyel otomasyon: PLC kontrolü, makine görüşü.
● Robotik: AI ile çalışan otonom navigasyon.
● Araç içi uygulamalar ： Araç içi eğlence sistemi, araç içi navigasyon sistemi.
● Dijital tabela: 8K Çok Ekranlı Reklamcılık.
● Tıbbi ekipman: Tıbbi endoskoplar, ultrason görüntüleme sistemleri
