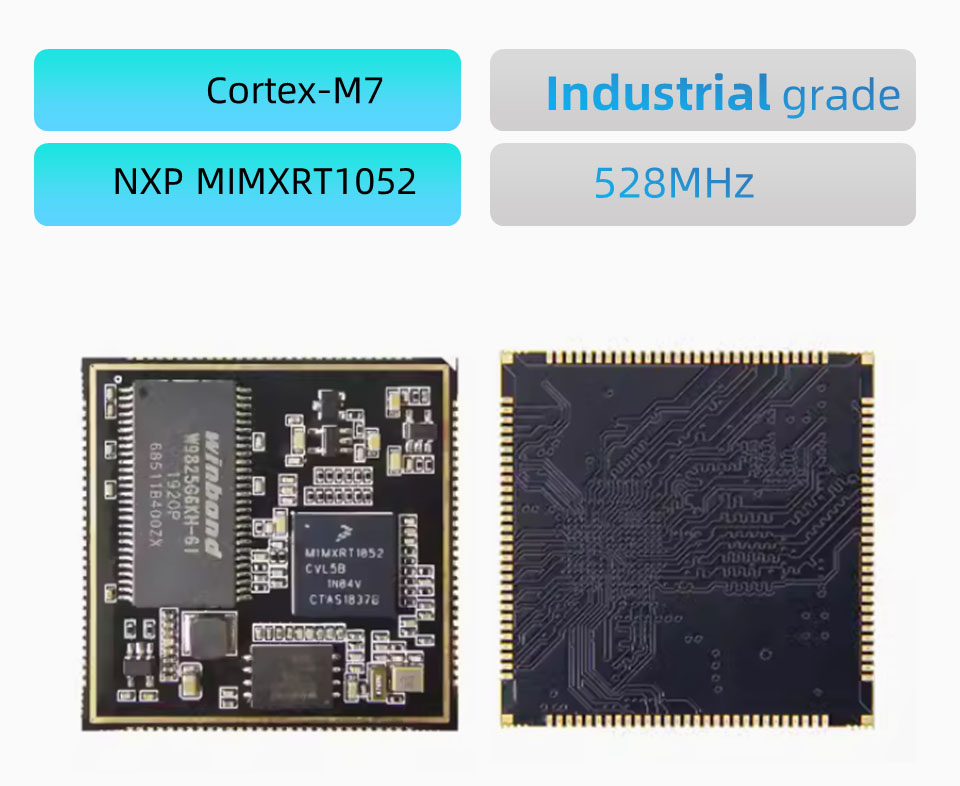

● Bu RT1052 S2 çekirdek kartı, NXP MIMXRT1052CVL5B işlemcisine göre tasarlanmıştır.
● Tüm kartın bileşenleri endüstriyel sınıf malzemelerden yapılmıştır.

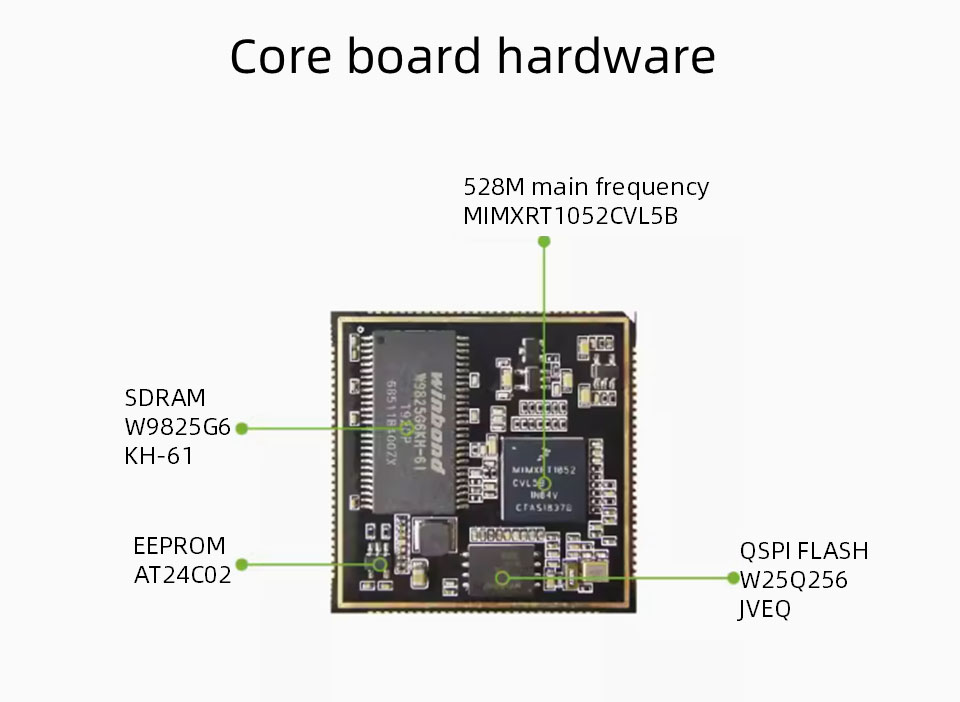

● Çekirdek tahtanın donanım kaynakları
● 32MB SDRAM, 32MB NOR Flash ve 256B EEPROM.
● PCB, toplam boyutu 38*38mm, toplam 116 pim ve 1.0 mm'lik bir pim aralığına sahip 6 katmanlı siyah daldırma altın tasarımı benimser. SEMC veri yolu dışında, kalan 10 pim çipin hepsi ortaya çıkar.
Ana Yonga: MIMXRT1052CVL5B, Cortex-M7 çekirdeği, ana frekans 528MHz
SDRAM: 2MB, TSSOP Paketi, Marka Winbond, Endüstriyel Sınıf
Flash: 32MB, WSON8 Paketi, Marka Winbond, Endüstriyel Sınıf
EEPROM: AT24C02 256B
Ethernet Phy: Yok
PCB Boyutu: 38*38mm
Güç kaynağı: 3.3v
Kalkan Kapağı: Kalkan Kapağı Yok
GPIO: 116 pim, 1.0mm pim aralığı, SEMC veri yolu dışında, diğer tüm I0 çıktı
Çalışma sıcaklığı: -40 ~ 85 ° C, endüstriyel sınıf

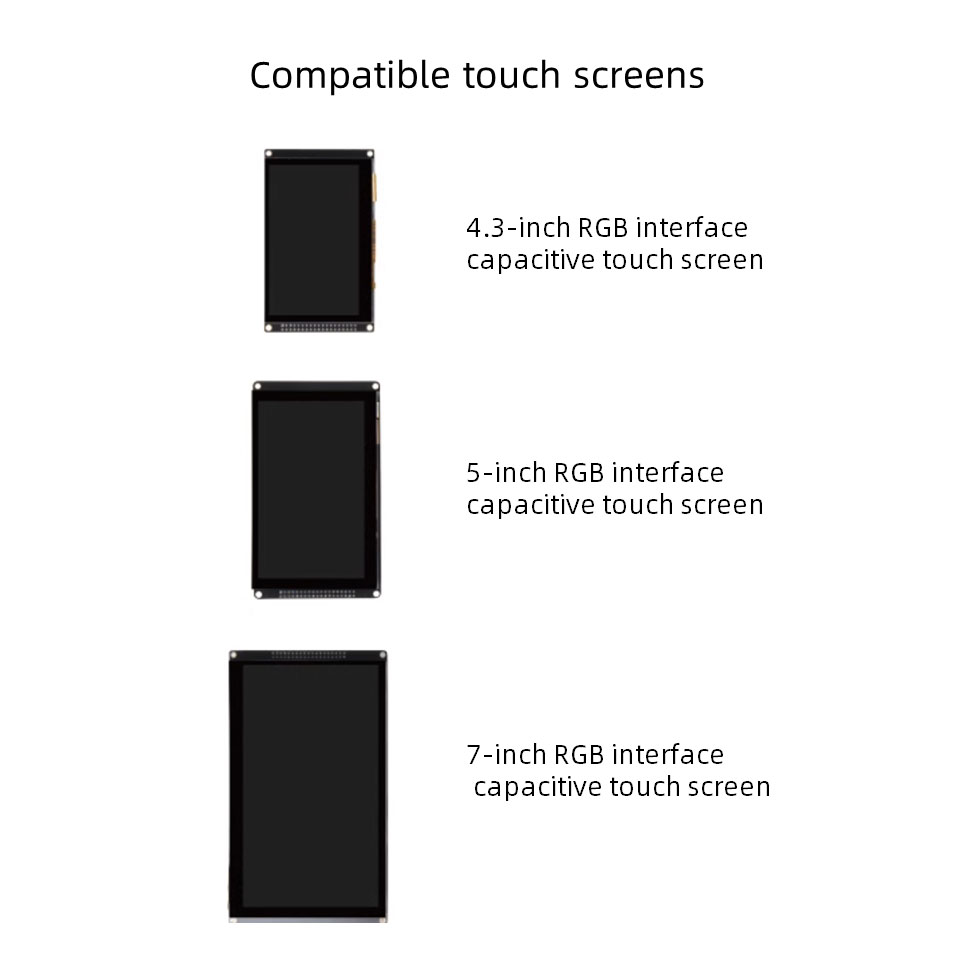

● LCD: 1 kanal
● USB: 2 kanal, yüksek hızlı phy ile
● SDIO: 2 kanal
● i²c: 4
● SPI: 4
● Uart: 8
● Sai: 3
● ADC: 2 (her biri 16 kanal), 12bit
● PWM: 4
● JTAG: 1 kanal
● SPDIF: 2 kanal
● Can: 2
● Not: Yukarıdaki veriler yeniden kullanılabilir, lütfen Referans Tasarımı olarak çekirdek kart pin açıklamasına bakın
Not: Kurul, minimum 500 sipariş ile özelleştirilebilir
