Rockchip RK3576 İkinci Nesil 8nm Yüksek Performanslı AIOT Platformu, ARM tabanlı PC'ler, Edge Bilgi İşlem Cihazları ve kişisel mobil İnternet cihazları gibi çeşitli uygulama senaryoları için uygun yüksek performanslı, düşük güçlü bir SOC (çip üzerinde) işlemcidir. ARM mimarisine dayanan sekiz çekirdekli bir CPU kullanır, bağımsız bir 6TOP (saniyede TERA işlemleri) NPU (sinir ağı dörtlü işleme ünitesi) entegre eder, GPU, MCU, VPU gibi birden fazla bilgi işlem çekirdeğini entegre eder ve karmaşık sahne gereksinimlerini ALOT olarak karşılamak için zengin bir periferik arayüze sahiptir. Buna ek olarak, RK3576 ayrıca verimli veri depolama ve okuma özellikleri sağlayarak UFS (Universal Flash depolama) depolamasını da destekler.
THINDCORE Technology ARM gömülü geliştirmeye adanmış, şu anda RK3576 Core Board geliştirdi ve özelleştirme ve kitle üretimini destekliyor

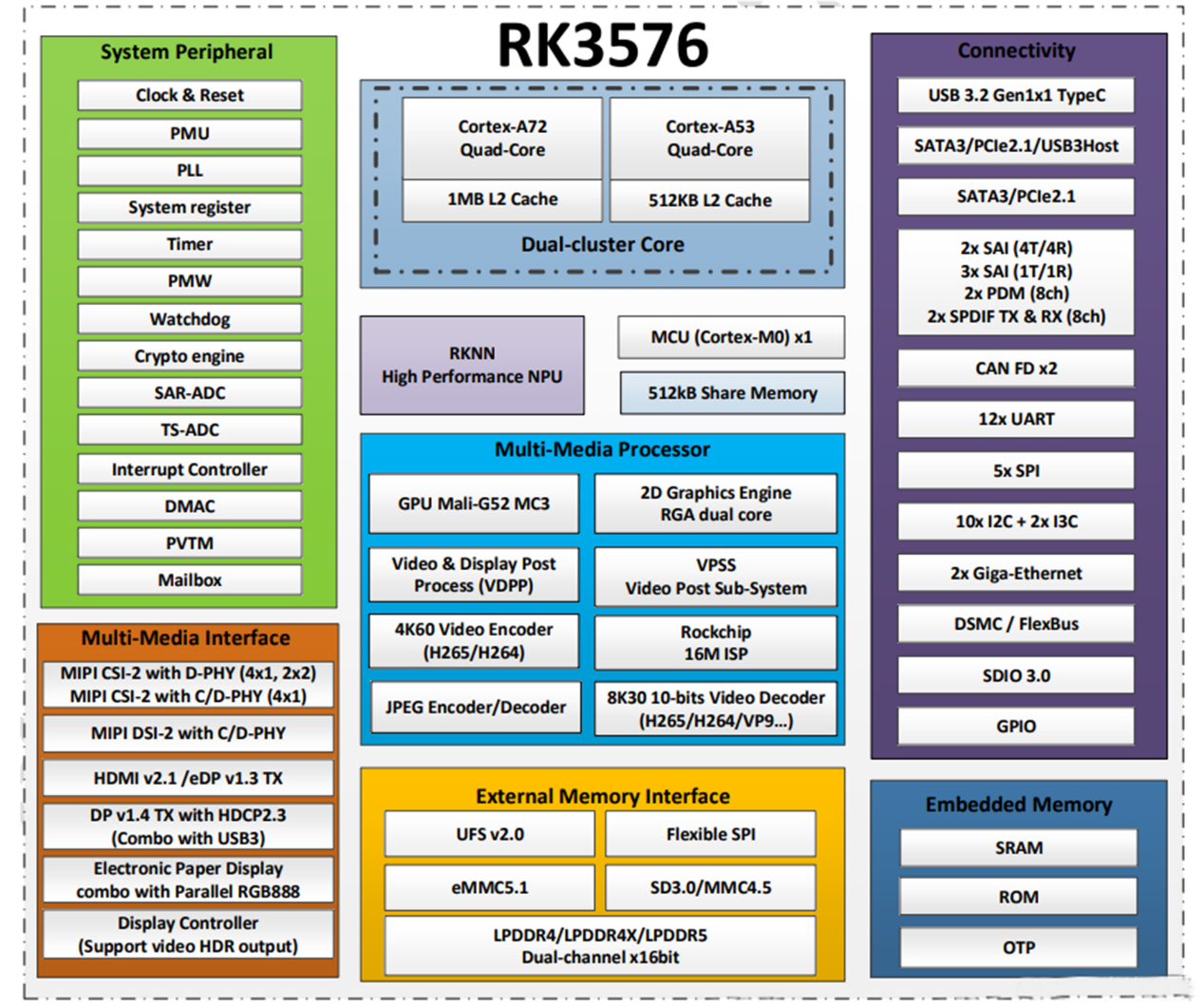

2. 2. RK3576 Spesifikasyon Analizi
İŞLEMCİ:
4 Cortex-A72 çekirdek (2.2 GHz) ve 4 Cortex-A53 çekirdeği (1.8 GHz) ile sekiz çekirdekli kol işlemcisi
400MHz'de Kullanıcı Odaklı ARM Cortex-M0 MCU
GPU:
Arm Mali-G52 MC3 @ 1GHz
OpenGL ES 1.1, 2.0 ve 3.2'yi destekler
Destek Volcano 1.1
OpenCL 2.0 tam profili destekler
AFBC'yi destekler (ARM çerçevesi tampon sıkıştırması)
DDR:
Çift 32 bit LPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265, AV1, VP9, AVS2 Video Kod Çözücü
4KP120 H.265, AV1, VP9, AVS2 Video Kod Çözücü
4KP60 H.265, H.264, AV1, VP9, AVS2 Video Kod Çözücü
4KP60 H.264/H.265 Video Enkoder
4KP60 MPEG kodlayıcı ve kod çözücü

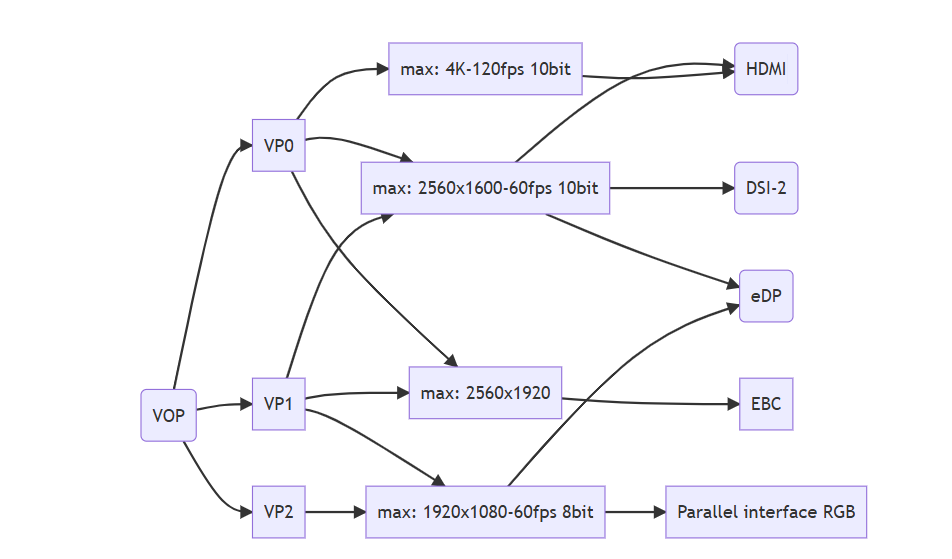

GTC:
HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX
MIPI DSI-2 TX @ 4K60
Displayport 1.4 Tx @ 4K120
EPD (Elektronik Kağıt Ekran) TX @ 2560X1920
Paralel Arayüz (RGB888) TX @ 1080p60
1. Destek Üçlü Ekran Destek 2.5k+2k+2k
2. 2. Çift ekran 4K+ 2K
NPU:
Int8 bilgi işlem gücü 6 üst
Çift çekirdekleri destekleyin, çift çekirdekler birlikte veya bağımsız olarak çalışabilir
1MB dahili SRAM ile INT4, INT8, INT16, FP16, BF16 ve TF32 bilgi işlem destek
Destek Çok Görevli Destek, Multi-Scenario Paralel Q İşleme Destek Derin Öğrenme Çerçevesi: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, vb.
RGA (2D Grafik Motoru):
Rockchip RGA v2.5 motor, çift çekirdekli maksimum çözünürlük: kaynak görüntü 8192x8192, hedef görüntü 4096x4096 destek bloğu aktarımı ve şeffaflık modu renk dolgusu, gradyan dolgusu ve desen doldurma dahil
Global alfa, piksel başına alfa ve gradyan dahil olmak üzere destek alfa harmanlama
1/16'dan 16'ya kadar herhangi bir tamsayı olmayan ölçeklendirme oranını destekleyin
Destek 0, 90, 180, 270
Video girişi
HDR ile 16m piksel ISS (120dB'ye kadar)
3 MIPI CSI-2 arayüzünü destekler
D-PHY ile 1 MIPI CSI-2 (4x1, 2x2)
C/D-PHY ile 1 MIPI CS1-2 (4x1)
İki 4 şeritli D-PHY v1.2 arayüz
Her arayüz 2x2 veri kanalı bağlantı noktası olarak yapılandırılabilir
Bir 4 şeritli (veya 3-veri üçlüsü) c/d-phy
D-PHY, 4.5 gbps kanal oranı ile v2.0'dır
C-PHY, 2.5gsps üçlü oranı ile v1.1'dir
Her bağlantı noktası 4 sanal kanalı destekler
DVP arayüzü
Bir DVP 8/10/12
16 bit
8/10/12/16 bit, 150MHz'e kadar I/O Frekans Desteği Bt.601/Bt.656 ve Bt.1120 VI Arayüzler Destek Piksel saati, yatay senkronizasyon ve dikey senkronizasyon desteği 2/4-yollu çoğullama byt interleghed formatının BT.656/BT.110 Destek Biçimini desteklemek Bt.656/bt.1120
Depolamak
HS-G3 ile UFS 2.1 (12Gbps)
FSPI (sekiz kanal)
EMMC 5.1
SDMMC 3.0
Kamera
D-PHY ile 2 MIPI CSI-2 (4x1 veya 2x2'den oluşabilir)
1 MIPI CSI-2 C/D-PHY (4x1)
1x 8110112116-bit DVP
Görüntü Kalitesi-Deinterlacing, Denoising, ölçeklendirme, yönetim motoru, keskinlik, kenar yumuşatma, DCI-Hist, 3D-Lut, ACM, HDR
Ses
I2S/TDM/PCM (2x 4T4R, 3X 2T2R), 2x 8Ch PDM, 2x S/PDIFASRC (2x 2Ch + 2x 4ch)
Ağ
2x RGMI arayüzleri, yani çift Gigabit Ethernet
. USB
1x USB 3.2 Gen 1, DisplayPort ile C Tipi Alt Modunu Destekler
. Palavra
1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Çoğullu Bağlantı Noktası
1 PCLE 2.1/SATA 3.1 Çoğullu bağlantı noktası
Diğer 1/0
Can FD, I2C, SPI, UART, GPIO
Güvenlik (ARM TrustZone Güvenlik Uzantısı)
ARM TrustZone Güvenlik Uzantısı
Güvenli Önyükleme/Anahtar Merdiveni/OTP
Kripto Motoru (RSA, ECC, Hash, Des, Aes, SHA, SM)
Paket:16x17mm, 0.65 saha, FCCSP paketi
